Optisk fiberterminalboks



IP55 ftth optisk fiberterminalboks



Optiske fiberterminalbokse (FTB'er), ligesom GL-DW-2-modellen, er kritiske grænseflader i FTTH-netværk, især til udendørs kablingforbindelser. De tjener til at distribuere og beskytte optiske fiberforbindelser ved at fungere som termineringspunktet for linjesiden fiberkablet. Inden for FTB er det indkommende optiske kabel fastgjort, og dets kernefibre er derefter tilsluttet til fiberpigtails via fusionssplejsning. Denne boks fungerer i det væsentlige som den optiske ækvivalent af MDF i telefonudvekslinger.



Internt huser terminalboksen kassetter, der giver beskyttelse af de delikate fusionssplejs mellem kabelfibrene og pigtails. Ud over afslutning og splejsning giver den optiske fiberterminalboks væsentlige funktioner: Den gemmer sikkert enhver overskydende længde af både det optiske kabel på linjen og de udgående pigtails, tilbyder et sikkert miljø for fiberorganisation og fungerer som et punkt for omdirigering af optiske fiberkabler mod fiberdistributionsrammen.

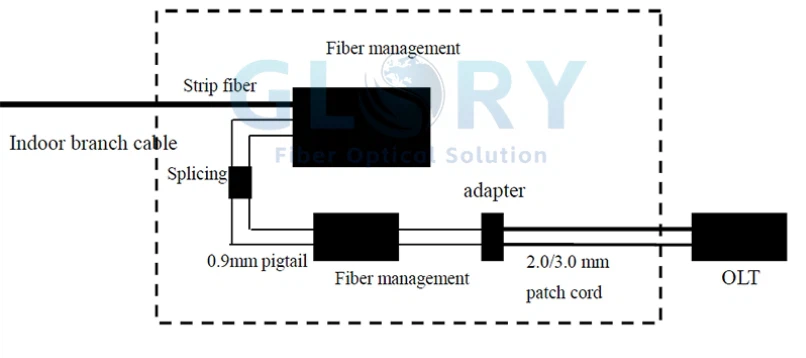

Fiberterminalboks Skematisk:

Specifikationer:



Varenavn	Optisk fiberterminalboks GL-DW-2
Størrelse (mm)	208×153×52
Farve	Grå
Kabelporte	1 indløb og 1 udløb Velegnet til fiberkabel φ6-12mm og blødt kabel
Beskyttelsesgrad	IP55
Fiber splejsningskapacitet	4 kerner
Adaptermontering	2 stk SC eller LC duplex
Splitter Assembly	1 Pce 1x4 Micro PLC Splitter
Anvendelse	Vægmontering
Indre karton (mm)	156 × 55 × 220 (1 stykke)
Ydre karton (mm)	460 × 35 × 590 (40 stk)



Karakteristika:



• Kroppen er lavet af høj kvalitet ingeniørplast for god styrke.
• Med en sikker specielt formet lås åbnes den optiske fiberterminalboks let, mens den opretholder god vandtæt ydeevne, hvilket gør den velegnet til indendørs og udendørs naturlige miljøer.
• Et uafhængigt gummiplugningstik til dropkabler sikrer bedre vandtæt ydeevne.
• Det dobbelte rumdesign tillader let installation og vedligeholdelse, med fusions- og termineringsområder helt adskilt.



Dimensionstegning:

Valgfri sæler:

PLC -splitter kan installeres, 1x2 og 1x4 mini PLC -splitter er tilgængelig, strukturen for at fikse splitter er som følgende position.

Installationsdiagram:



Den optiske fiberterminalboks er hovedsageligt vægmonteret. Frontpanelet skal være let tilgængeligt, da kabler kommer ind fra bunden. Vægmonteringssættet er et standardkit.
